Ako sa štandardné jednožilové neplášťované káble EÚ používajú v moderných elektrických systémoch?

Elektrické vedenie vo vnútri ovládacích skríň, rozvodných dosiek, strojov a systémov budov často vyžaduje káble, ktoré možno efektívne viesť cez obmedzené priestory pri zachovaní stabilnej elektrickej izolácie a vodivosti. Na rozdiel od káblov s dodatočným vonkajším plášťom sú jednožilové neplášťované káble navrhnuté s kompaktnejšou konštrukciou, vďaka čomu sú vhodné pre mnoho pevných káblov a aplikácií s interným pripojením.

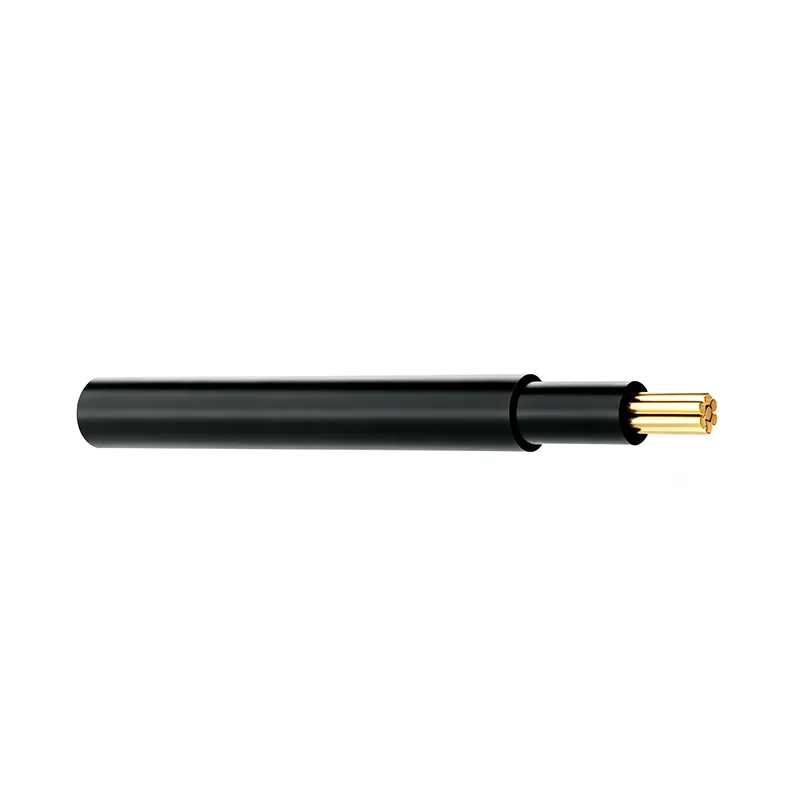

TheŠtandardné jednožilové káble EÚ bez plášťadodávaLINSHENGsú určené pre nízkonapäťové elektrické aplikácie európskeho štandardu. Produktový rad používa medené vodiče bez obsahu kyslíka, podporuje konfigurácie pevných a lankových vodičov a je k dispozícii s PVC alebo prispôsobenými izolačnými materiálmi. Aktuálna špecifikácia produktu pokrýva rozsah menovitého napätia 450/750 V a prierezy vodičov od 1,5 mm² do 25 mm².

Prečo sú jednožilové káble užitočné pre vnútorné zapojenie?

Efektívne smerovanie v obmedzených priestoroch

Elektrické skrine a automatizačné zariadenia obsahujú množstvo komponentov, svoriek, spínačov, relé a ovládacích zariadení. Zapojenie musí často prechádzať úzkymi kanálmi a sledovať špecifické trasy medzi komponentmi.

Jednožilová konštrukcia uľahčuje smerovanie a organizáciu jednotlivých káblov. Inštalatéri môžu usporiadať rôzne vodiče podľa usporiadania skrine namiesto manipulácie s väčším viacžilovým káblom, kde sú potrebné individuálne pripojenia.

Prehľadnejšie elektrické pripojenia

Jednotlivé vodiče môžu byť identifikované a vedené samostatne, čo môže zjednodušiť prácu pri spájaní vo vnútri rozvádzačov a ovládacích skríň. Správne označovanie a organizované smerovanie môže tiež zefektívniť budúcu kontrolu a údržbu.

Flexibilná konfigurácia

Rôzne obvody môžu vyžadovať rôzne veľkosti vodičov. Sortiment jednožilových káblov pokrývajúci niekoľko prierezov umožňuje projektantom systému vybrať si veľkosť vodiča podľa aktuálnych požiadaviek, podmienok inštalácie a platných elektrických predpisov.

Kde sa tieto káble bežne používajú?

Elektrické ovládacie skrine

Riadiace skrine obsahujú veľké množstvo vnútorných elektrických spojov. Silové obvody, riadiace obvody, signálové rozhrania a pripojenia komponentov môžu vyžadovať rôzne veľkosti vodičov a trasy smerovania.

TheŠtandardné jednožilové káble EÚ bez plášťamožno použiť na vnútorné zapojenie skrine, kde príslušný spôsob inštalácie umožňuje tento typ kábla. Ich flexibilné charakteristiky smerovania môžu pomôcť inštalatérom vytvoriť organizované trasy káblov v obmedzenom priestore skrinky.

Distribučné dosky

Rozvodné dosky vyžadujú spoľahlivé spojenia medzi prichádzajúcim napájaním, zariadeniami na ochranu obvodov, svorkovnicami a výstupnými obvodmi. Jednožilové vodiče môžu byť použité pre vnútorné spojenia, keď zvolený typ kábla a spôsob inštalácie spĺňajú požiadavky elektrického systému.

Zariadenia priemyselnej automatizácie

Priemyselné stroje zvyčajne obsahujú motory, senzory, riadiace komponenty, relé, PLC systémy, stykače a iné elektrické zariadenia. Usporiadanie zapojenia musí zodpovedať fyzickému usporiadaniu týchto komponentov pri zachovaní spoľahlivých elektrických spojení.

Káble LINSHENG možno použiť na vnútorné elektrické spojenia v automatizačných zariadeniach a výrobných strojoch, kde sú špecifikácie káblov vhodné pre prevádzkové podmienky.

Stavebné elektrické systémy

Jednožilové káble európskeho štandardu sa používajú aj vo vhodných bytových a komerčných elektroinštaláciách, vrátane osvetľovacích obvodov, rozvodných pripojení a pevných vnútorných rozvodov.

Skutočná aplikácia by mala byť vždy určená príslušnými národnými inštalačnými predpismi, typom kábla, veľkosťou vodiča, menovitým napätím, prostredím inštalácie a požadovanou metódou ochrany.

Aké elektrické parametre by mali kupujúci skontrolovať?

Vyššie uvedené špecifikácie by sa mali považovať za parametre špecifické pre produkt. Pre konkrétnu inštaláciu by si kupujúci mali pred objednaním potvrdiť príslušný typ kábla, konštrukciu vodiča, izolačný materiál, teplotné hodnotenie a regulačné požiadavky.

Ako ovplyvňuje veľkosť vodiča výber kábla?

1,5 mm² pre menšie obvody

Možnosť 1,5 mm² má maximálny odpor vodiča 12,1 Ω/km a možno ju zvážiť pre vhodné aplikácie s nižším prúdom, kde požiadavky na inštaláciu umožňujú túto veľkosť vodiča.

2,5 mm² pre všeobecné elektrické pripojenia

Verzia 2,5 mm² má maximálny odpor vodiča 7,41 Ω/km a bežne sa zvažuje pre širší rozsah požiadaviek na elektrické pripojenie. Skutočný povolený prúd závisí od spôsobu inštalácie, okolitej teploty, zoskupenia, izolácie a platných noriem.

4 mm² až 10 mm² pre vyššie požiadavky na prúd

Možnosti 4 mm², 6 mm² a 10 mm² poskytujú postupne väčšie prierezy vodičov pre aplikácie vyžadujúce väčšiu schopnosť prenosu prúdu. Kupujúci by si mali vypočítať požadovanú veľkosť vodiča na základe skutočného zaťaženia a podmienok inštalácie, a nie vyberať len podľa nominálneho výkonu zariadenia.

16 mm² a 25 mm² pre väčšie pripojenia

Pre elektrické systémy vyžadujúce väčšie vodiče sú k dispozícii možnosti 16 mm² a 25 mm². Pri týchto aplikáciách je potrebné pri výbere kábla zvážiť pokles napätia, spôsob inštalácie, okolitú teplotu, zoskupenie vodičov a podmienky skratu.

Aký je rozdiel medzi pevnými a lankovými vodičmi?

Pevné vodiče

Pevný vodič pozostáva z jedného vodivého prvku. Môže poskytnúť relatívne stabilnú štruktúru pre pevné vedenie a bežne sa uvažuje tam, kde kábel nevyžaduje častý pohyb.

Vhodnosť plného vodiča závisí od prostredia inštalácie, požiadaviek na ohýbanie, konštrukcie svoriek a platnej normy káblov.

Spletené vodiče

Lankový vodič pozostáva z viacerých menších drôtov spojených do jedného vodiča. Táto konštrukcia vo všeobecnosti poskytuje väčšiu flexibilitu ako pevný vodič s rovnakým prierezom.

Spletené konfigurácie môžu byť užitočné, keď vedenie musí sledovať zakrivené trasy alebo keď priestor na inštaláciu vyžaduje flexibilitu.

Čo treba zvážiť pri inštalácii káblov bez plášťa?

Ochrana pred mechanickým poškodením

Kábel bez plášťa nemá rovnakú dodatočnú mechanickú ochranu, ktorú poskytuje plášťová konštrukcia. Mal by byť preto inštalovaný iba v aplikáciách a na miestach, kde je povolený vybraný typ kábla a kde je v prípade potreby zabezpečená primeraná ochrana.

Správne smerovanie

Vedenie káblov by sa malo vyhýbať ostrým hranám, nadmernému ohýbaniu, pohyblivým komponentom, nadmerným zdrojom tepla a iným podmienkam, ktoré by mohli poškodiť izoláciu. Vo vnútri elektrických skríň by mali byť vodiče usporiadané tak, aby sa zabránilo zbytočnému mechanickému namáhaniu.

Vhodné ukončenie

Svorky, konektory, objímky a iné spojovacie prvky by mali byť kompatibilné s typom vodiča a jeho prierezom. Zlé ukončenie môže zvýšiť kontaktný odpor a vytvoriť lokálne zahrievanie.

Zvážte zoskupenie káblov

Keď je niekoľko zaťažených vodičov inštalovaných spolu, môže sa znížiť rozptyl tepla a môže byť potrebné upraviť povolený prúd. Pri určovaní prúdovej zaťažiteľnosti by sa preto mali zvážiť podmienky inštalácie a príslušné predpisy.

Ako teplota ovplyvňuje výber kábla?

Teplota okolia

Okolitá teplota ovplyvňuje tepelný výkon elektrického kábla. Kábel inštalovaný vo vnútri horúcej riadiacej skrine môže fungovať za iných podmienok ako ten istý kábel inštalovaný v chladnejšom prostredí.

Špecifikovaný rozsah prevádzkovej teploty kábla by sa mal porovnať so skutočnými podmienkami inštalácie.

Prevádzková teplota vodiča

Aktuálna špecifikácia produktu poskytuje rozsah prevádzkových teplôt od -30 °C do +90 °C. Prípustný prúd a skutočný nárast teploty stále závisia od spôsobu inštalácie a príslušných elektrických požiadaviek.

Krátkodobé teplotné podmienky

Špecifikácia produktu udáva krátkodobú teplotnú schopnosť do +250°C. Tento parameter by sa nemal interpretovať ako trvalá prevádzková teplota a musí sa vyhodnotiť podľa príslušnej normy pre káble a špecifických prevádzkových podmienok.

Prečo sú európske normy dôležité pre obstarávanie káblov?

Štandardizované požiadavky na produkt

Európske káblové normy stanovujú požiadavky týkajúce sa konštrukcie vodičov, elektrických charakteristík, izolácie, rozmerov a testovania. Použitie kábla navrhnutého podľa príslušnej normy môže zjednodušiť výber produktov pre projekty slúžiace na európske trhy.

Projektová dokumentácia

Priemyselné projekty a výrobcovia elektrických zariadení môžu potrebovať technickú dokumentáciu na preukázanie, že vybrané komponenty zodpovedajú špecifikovaným normám a požiadavkám trhu.

Spoločnosť LINSHENG identifikuje normy EN 60228 a HD 21.13 ako platné normy pre svoj rad jednožilových káblov podľa noriem EÚ, zatiaľ čo v súlade s CE, RoHS a REACH je možné dodať podľa požiadaviek zákazníka a trhu.

Stále platia trhovo špecifické požiadavky

Kábel štandardu EÚ by sa nemal automaticky považovať za vhodný pre každú inštaláciu v každej európskej krajine. Pred obstarávaním musia byť tiež preskúmané národné predpisy pre elektroinštaláciu, spôsoby inštalácie, požiarne požiadavky, podmienky prostredia a špecifikácie projektu.

Ako by mali kupujúci porovnávať rôznych dodávateľov káblov?

Aké testy kvality sú dôležité pre jednožilové káble?

Testovanie odporu vodiča

Testovanie odporu vodiča pomáha overiť, či vodič spĺňa špecifikované elektrické charakteristiky. Konzistentný odpor je dôležitý pre stabilný prenos prúdu a predvídateľný výkon pri poklese napätia.

Skúšanie ťahom a predĺžením

Mechanické testovanie sa môže použiť na vyhodnotenie vlastností vodičov a izolácie. Merania pevnosti v ťahu a predĺženia poskytujú informácie o tom, ako materiály reagujú na mechanické namáhanie.

Inšpekcia izolácie

Izolácia by sa mala skontrolovať na chyby, ktoré by mohli ovplyvniť elektrickú bezpečnosť. Inšpekcia môže zahŕňať kontrolu rozmerov, kontrolu vzhľadu a elektrické testovanie podľa príslušnej výrobnej normy.

Kontrola vzhľadu

Vizuálna kontrola pomáha identifikovať povrchové chyby, rozmerové nezrovnalosti, problémy s tlačou alebo iné výrobné abnormality pred zabalením a odoslaním kábla.

Ako môže LINSHENG podporiť výrobcov elektrických zariadení?

Viac veľkostí vodičov

LINSHENGponúka rad prierezov vodičov od 1,5 mm² do 25 mm², čo umožňuje výrobcom zariadení, dodávateľom elektrických zariadení a distribútorom vybrať si rôzne veľkosti podľa požiadaviek projektu.

OEM orientované dodávky

Výrobcovia elektrických zariadení môžu vyžadovať špecifické konštrukcie vodičov, izolačné materiály, farby, balenie, označovanie a technickú dokumentáciu. Prispôsobené konfigurácie káblov je možné vyhodnotiť podľa požiadaviek projektu.

Aplikácie vo viacerých odvetviach

TheŠtandardné jednožilové káble EÚ bez plášťamožno zvážiť pre ovládacie skrine, rozvodné dosky, zariadenia priemyselnej automatizácie, elektroinštaláciu strojov a vhodné bytové alebo komerčné elektrické inštalácie.
